Grubość wylewki na ogrzewanie podłogowe – jak ją prawidłowo obliczyć?

Dobór jastrychu pod ogrzewanie podłogowe nie polega na wpisaniu jednej liczby w projekt. Trzeba rozdzielić grubość warstwy nad rurką od całkowitej wysokości podłogi, a następnie uwzględnić średnicę przewodów, izolację, dylatacje i planowane wykończenie.

Za cienka warstwa może pękać i słabo chronić instalację. Zbyt gruba zwiększa bezwładność cieplną oraz zabiera miejsce potrzebne na drzwi, schody i przejścia między pomieszczeniami. Poniżej znajduje się praktyczny sposób obliczania przekroju podłogi dla jastrychu cementowego, anhydrytowego i rozwiązań remontowych.

Dlaczego grubość wylewki na ogrzewanie podłogowe ma kluczowe znaczenie

Jastrych pełni w podłogówce trzy funkcje. Po pierwsze, stanowi mechaniczną osłonę rur PEX lub innych przewodów grzewczych. Po drugie, odbiera ciepło z rur i rozprowadza je na większej powierzchni. Po trzecie, tworzy stabilne podłoże pod płytki, panele, LVT albo inną okładzinę.

Nie jest to więc zwykła warstwa wyrównująca. Rura musi zostać całkowicie otulona materiałem, bez pustek powietrznych i przypadkowych przewężeń. Puste miejsca mogą powodować lokalne przegrzewanie, gorsze przekazywanie energii i różnice temperatur na powierzchni posadzki. Z kolei zbyt mała otulina nad rurą zwiększa ryzyko zarysowań i pęknięć, szczególnie przy pracy termicznej podłogi.

W praktyce liczy się nie tylko sama liczba centymetrów. Trzeba sprawdzić, czy podłoże jest stabilne, czy izolacja termiczna nie ugina się pod obciążeniem oraz czy zaplanowano dylatację obwodową i strefową. Jastrych grzewczy pracuje podczas nagrzewania i stygnięcia. Jeśli zostanie zablokowany przy ścianach albo w przejściu między dużymi polami, naprężenia mogą przenieść się na okładzinę.

Przyjęcie zasady „wylejmy trochę więcej, będzie bezpieczniej” również nie jest dobrym rozwiązaniem. Każdy dodatkowy centymetr zwiększa masę podłogi, podnosi poziom posadzki i wydłuża czas reakcji ogrzewania. Na stropie trzeba dodatkowo uwzględnić obciążenie konstrukcji. Ocena nośności stropu nie należy do zakresu samego doboru jastrychu, dlatego przy nietypowej konstrukcji potrzebna jest konsultacja projektanta.

Wylewka anhydrytowa a cementowa – porównanie zalecanych grubości

Grubość wylewki anhydrytowej na ogrzewanie podłogowe bywa mniejsza niż jastrychu cementowego. Anhydryt jest płynny i dobrze otacza przewody, dlatego łatwiej uzyskać równą warstwę bez pustek. W wielu systemach przyjmuje się około 35 mm materiału nad najwyższym punktem rury, ale ostateczna wartość zależy od klasy produktu, rozstawu przewodów, obciążenia i dokumentacji producenta.

Przy rurze o średnicy 16 mm daje to około 51 mm jastrychu mierzonego od podłoża pod rurą. Nie należy jednak automatycznie przyjmować, że każdy anhydryt można wylać na 35 mm. Instrukcja konkretnego produktu może wymagać większej warstwy, zwłaszcza przy określonych obciążeniach lub większym rozstawie rur.

Jastrych cementowy na podłogówkę zwykle projektuje się z grubszą warstwą nad rurą, często około 45–50 mm. Przy rurze 16 mm całkowita wysokość samego jastrychu wynosi wtedy około 61–66 mm. Cement jest mniej wrażliwy na okresowe zawilgocenie i może być stosowany w szerszym zakresie pomieszczeń, ale nie oznacza to, że każda mieszanka cementowa nadaje się do ogrzewania podłogowego.

Ważne są proporcje, skurcz, konsystencja oraz dodatki przeznaczone do jastrychów grzewczych. Samo dodanie przypadkowego plastyfikatora nie naprawi błędnej receptury. Podobnie włókna mogą ograniczać ryzyko skurczowych zarysowań, ale nie zastępują prawidłowej dylatacji ani nie pozwalają dowolnie zmniejszyć grubości.

Wybór materiału powinien wynikać z całego układu, a nie wyłącznie z chęci zaoszczędzenia kilku milimetrów. Anhydryt jest korzystny tam, gdzie ważne są równość i mniejsza wysokość jastrychu. Cement sprawdza się, gdy priorytetem jest uniwersalność i większa odporność na warunki wilgotne. W obu przypadkach kluczowa pozostaje instrukcja systemowa.

Minimalna grubość wylewki nad rurkami ogrzewania podłogowego

Na pytanie „ile wylewki nad rurki?” nie należy odpowiadać bez podania rodzaju jastrychu. Orientacyjnie przyjmuje się około 35 mm nad rurą dla anhydrytu oraz około 45–50 mm dla jastrychu cementowego. Są to wartości często spotykane w praktyce, ale nie stanowią uniwersalnego pozwolenia na zmniejszenie warstwy w dowolnym systemie.

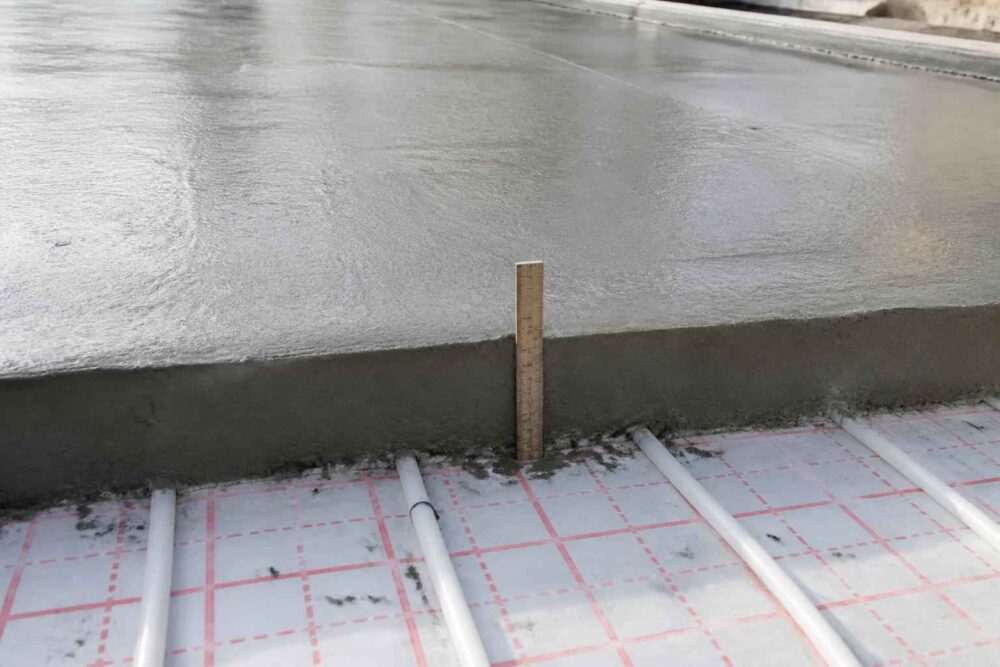

Pomiar powinien odnosić się do górnej krawędzi rury, a nie do jej osi. Jeżeli przewód ma 16 mm średnicy, 35 mm nad rurą oznacza około 51 mm od podłoża pod rurą. Przy rurze 20 mm analogiczny rachunek wynosi już około 55 mm dla anhydrytu oraz 65–70 mm dla cementu, jeśli zachowana zostanie warstwa 45–50 mm nad przewodem.

Plastyfikator, zbrojenie rozproszone lub włókna mogą poprawić właściwości mieszanki, ograniczyć skurcz i ułatwić wykonanie. Nie powinny jednak służyć do samodzielnego „odchudzania” jastrychu. Redukcja grubości jest dopuszczalna tylko wtedy, gdy przewiduje ją konkretny produkt i jego karta techniczna.

Maksymalna grubość jastrychu a ryzyko strat energii

Nie ma jednej uniwersalnej granicy, po której jastrych nagle staje się wadliwy. W typowej podłodze ogrzewanej warto jednak unikać sytuacji, w której całkowita warstwa tradycyjnego jastrychu wyraźnie przekracza około 7–8 cm. Grubsze rozwiązania mogą być uzasadnione lokalnie, lecz powinny wynikać z projektu, różnic poziomów albo wymagań konstrukcyjnych. Około 10 cm nie powinno być traktowane jako standard dla domu jednorodzinnego.

Zbyt gruba posadzka zwiększa bezwładność cieplną. Ogrzewanie potrzebuje więcej czasu, aby zmienić temperaturę powierzchni, a sterowanie strefowe reaguje z opóźnieniem. Sama grubość nie powoduje automatycznie większych strat przez izolację, ale zwiększa opór drogi ciepła ku górze i utrudnia efektywne zarządzanie energią. Znacznie ważniejsze jest prawidłowe ułożenie izolacji termicznej pod podłogą.

Całkowity przekrój podłogi z ogrzewaniem – jak obliczyć wysokość warstw

Najbezpieczniej obliczać poziom posadzki od dołu do góry. W uproszczeniu całkowita wysokość obejmuje izolację termiczną, średnicę rury, warstwę jastrychu nad rurą oraz klej, podkład i okładzinę. W podłodze na gruncie dochodzą jeszcze warstwy konstrukcyjne znajdujące się pod izolacją. Na stropie trzeba natomiast sprawdzić układ akustyczny, poziom istniejącego podłoża i nośność przegrody.

Przykładowy wzór wygląda tak:

wysokość podłogi = izolacja + średnica rury + jastrych nad rurą + warstwy wykończeniowe

To prosty rachunek, ale właśnie pomijanie średnicy rury prowadzi do błędów. Rura 20 mm zajmuje o 4 mm więcej niż przewód 16 mm. Sama różnica wydaje się mała, jednak przy ograniczonej wysokości może przesądzić o poziomie progu albo konieczności zmiany systemu.

Przykład dla parteru na gruncie

Załóżmy układ z izolacją EPS o grubości 15 cm, rurą 16 mm, cementową warstwą 50 mm nad rurą oraz płytką z klejem o łącznej grubości około 12 mm. Rachunek od górnej powierzchni izolacji wygląda następująco:

1. izolacja termiczna EPS: 150 mm,
2. rura grzewcza: 16 mm,
3. jastrych cementowy nad rurą: 50 mm,
4. płytka i klej: 12 mm.

Łącznie otrzymujemy około 228 mm, czyli 22,8 cm od podłoża pod izolacją do gotowej powierzchni podłogi. Jeżeli do tego dochodzą warstwy pod izolacją, takie jak podkład betonowy lub hydroizolacja, trzeba dodać je osobno.

W podłodze na gruncie często można zaplanować grubszą izolację niż na piętrze, ponieważ ogranicza ona straty do gruntu. Nie należy jednak zmniejszać jej przypadkowo po wykonaniu instalacji. Najpierw ustala się docelowy poziom posadzki, a dopiero potem rozdziela dostępną wysokość między izolację, rurę i jastrych.

Przykład dla podłogi na stropie

Przyjmijmy 60 mm izolacji akustycznej lub termicznej, rurę 16 mm, anhydryt o warstwie 35 mm nad przewodem oraz panele z podkładem o łącznej grubości 10 mm:

60 mm + 16 mm + 35 mm + 10 mm = 121 mm.

Cały układ zajmuje około 12,1 cm. Gdyby zamiast anhydrytu zastosować jastrych cementowy z warstwą 50 mm nad rurą, wysokość zwiększyłaby się o 15 mm i wyniosła około 13,6 cm. W remontowanym mieszkaniu ta różnica może oznaczać konieczność podcinania drzwi, zmianę wysokości stopni albo problem z przejściem do korytarza.

Na tym etapie trzeba też uwzględnić grubość płytek, paneli LVT, mikrocementu lub innej okładziny. Płytka z klejem zwykle tworzy inną warstwę niż panel z podkładem. Mikrocement może wyglądać na bardzo cienki, ale wymaga odpowiednio przygotowanego, stabilnego podłoża i nie zastępuje jastrychu.

Przed wylaniem warto zaznaczyć na ścianach punkt zero oraz sprawdzić poziomy przy drzwiach, schodach, balkonach i przejściach między pomieszczeniami. Pomiar wykonany dopiero po rozłożeniu rur jest spóźniony, ponieważ większość wysokości została już wtedy zarezerwowana.

Wpływ grubości wylewki na bezwładność cieplną i współpracę z pompą ciepła

Jastrych działa jak magazyn energii. Najpierw musi się nagrzać, a dopiero później oddaje ciepło do pomieszczenia. Cieńsza warstwa szybciej reaguje na zmianę temperatury, ale ma mniejszą zdolność akumulacji. Grubsza stabilizuje temperaturę przez dłuższy czas, jednak wolniej odpowiada na sygnał z termostatu.

W domu z pompą ciepła pewna akumulacja może być korzystna. Stabilna, niskotemperaturowa praca źródła ciepła dobrze współpracuje z równomiernie nagrzaną posadzką. Jeśli instalacja ma wykorzystywać tańsze okresy energii, masa jastrychu może przechować część ciepła, ale wymaga to poprawnego sterowania całym systemem.

Nie oznacza to, że należy celowo zwiększać grubość wylewki. Pompa ciepła nie zrekompensuje błędów izolacji, zbyt dużego rozstawu rur ani źle ustawionej temperatury zasilania. Przy ogrzewaniu elektrycznym lub systemie, w którym użytkownik często zmienia temperaturę w poszczególnych strefach, mniejsza bezwładność może być praktyczniejsza. Kocioł gazowy również może współpracować z grubym jastrychem, ale sterowanie będzie mniej dynamiczne.

Najlepszy kompromis to sprawdzony system o najmniejszej bezpiecznej grubości przewidzianej dla danego materiału. Zwiększanie warstwy tylko po to, aby „więcej ciepła zostało w podłodze”, zwykle nie daje proporcjonalnych korzyści. W praktyce ważniejsze są: rozstaw rur, izolacja pod ogrzewaniem, równoważenie pętli, regulacja przepływów oraz temperatura zasilania.

Co zrobić przy braku miejsca – systemy cienkowarstwowe i suchy jastrych

W remontach często nie ma miejsca na klasyczny układ z 6–7 cm jastrychu. Problemem może być niski strop, istniejące drzwi, schody albo ograniczona nośność konstrukcji. W takiej sytuacji nie należy po prostu zmniejszyć warstwy tradycyjnej wylewki. Potrzebny jest kompletny system zaprojektowany do małej wysokości.

Ogrzewanie podłogowe cienkowarstwowe może wykorzystywać specjalne panele, rowki, maty lub zaprawy samopoziomujące. W zależności od rozwiązania całkowita grubość może zaczynać się od około 20–30 mm, ale ta wartość dotyczy konkretnego układu, a nie dowolnej mieszanki wylanej na rury. Producent określa rodzaj podłoża, maksymalny rozstaw, wymagane zbrojenie, minimalne przykrycie oraz dopuszczalne wykończenie.

W systemie cienkowarstwowym warto sprawdzić przede wszystkim, czy podłoże ma wystarczającą nośność i nie pracuje. Cienka warstwa ma mniejszy zapas tolerancji. Każda nierówność, pustka albo ruch starego podkładu może szybko przenieść się na warstwę wykończeniową.

Alternatywą jest suchy jastrych z płyt gipsowo-włóknowych lub innych płyt systemowych. Takie rozwiązanie ogranicza ilość wilgoci technologicznej i może być lżejsze od tradycyjnej wylewki. Ma jednak własne wymagania dotyczące rozstawu rur, płyt przewodzących, izolacji, łączeń i rodzaju okładziny. Nie każda płyta nadaje się bezpośrednio nad ogrzewanie.

Jeżeli dostępne są tylko 3–4 cm, decyzję trzeba poprzedzić pomiarem wszystkich poziomów i oceną stropu. W niektórych przypadkach możliwe będzie zastosowanie systemu cienkowarstwowego, w innych suchego, a czasem bardziej rozsądne okaże się ograniczenie zakresu ogrzewania lub wykonanie innego źródła ciepła. Przy starym stropie, zmianie układu konstrukcyjnego albo niepewnej nośności potrzebna jest ocena specjalisty, nie tylko kalkulator grubości.

Najczęstsze błędy wykonawcze wpływające na trwałość i wydajność wylewki

Nawet prawidłowo dobrana grubość wylewki na ogrzewanie podłogowe nie zapewni trwałości, jeśli wykonanie będzie przypadkowe. Jednym z podstawowych błędów jest brak taśmy dylatacyjnej przy ścianach. Jastrych powinien mieć możliwość niewielkiej pracy bez naciskania na tynki i przegrody.

Dylatacje strefowe trzeba planować przed wylaniem. Dotyczy to szczególnie dużych powierzchni, przejść między pomieszczeniami, zwężeń oraz miejsc, w których zmienia się geometria pola. Rury przechodzące przez dylatację powinny być zabezpieczone w otulinie lub peszlu na odcinku wskazanym w projekcie systemu. W przeciwnym razie praca jastrychu może uszkodzić przewód.

Kolejnym problemem jest chodzenie po rurach bez odpowiedniego zabezpieczenia, przesuwanie przewodów podczas wylewania i pozostawianie fragmentów instalacji zbyt blisko powierzchni. Przed rozpoczęciem prac instalację należy sprawdzić, unieruchomić i utrzymywać pod ciśnieniem zgodnie z procedurą wykonawczą. Ciśnienie nie zastępuje kontroli wizualnej, ale pozwala szybciej zauważyć uszkodzenie podczas robót.

Nie można też przyspieszać schnięcia przez przypadkowe, bardzo wczesne uruchomienie ogrzewania. Wygrzewanie jastrychu grzewczego wykonuje się według instrukcji dla danego materiału. Procedura obejmuje określony moment rozpoczęcia, stopniowe zwiększanie temperatury i czas utrzymania parametrów. Wygrzanie nie oznacza automatycznie, że podłoże jest gotowe do ułożenia paneli lub parkietu.

Przed montażem okładziny trzeba wykonać pomiar wilgotności metodą wymaganą dla danego wykończenia. Dotyczy to zarówno anhydrytu, jak i cementu. Na anhydrycie może być konieczne usunięcie warstwy mleczka, przeszlifowanie albo zastosowanie odpowiedniego gruntu. Z kolei cementowy podkład może wymagać dłuższego dojrzewania i kontroli rys skurczowych.

Warto także sprawdzić, czy wykonawca nie rozcieńcza mieszanki nadmiarem wody. Zbyt rzadka zaprawa może łatwiej się rozlewać, ale po wyschnięciu ma gorsze parametry i większy skurcz. Dodatek plastyfikujący powinien być zgodny z recepturą, a włókna muszą zostać równomiernie rozprowadzone. Odpowiedzialność za skład i sposób wykonania ponosi wykonawca zgodnie z przyjętym systemem; przy rozbieżności z dokumentacją należy wstrzymać prace i wyjaśnić ją przed zalaniem instalacji.

Najpraktyczniejsza zasada brzmi: najpierw ustalić cały przekrój, potem dobrać materiał, a dopiero na końcu zamawiać wylewkę. Dla standardowego domu zwykle wystarczy typowy system anhydrytowy albo cementowy wykonany zgodnie z instrukcją. System cienkowarstwowy lub suchy ma sens wtedy, gdy naprawdę brakuje wysokości, liczy się masa konstrukcji albo remont wymaga ograniczenia wilgoci technologicznej.

Jeżeli w projekcie pojawia się nietypowy strop, rura o innej średnicy, duże obciążenie, zmiana poziomów lub ograniczenie do kilku centymetrów, nie warto opierać decyzji na ogólnej tabeli. W takim przypadku potrzebne są dane konkretnego produktu oraz konsultacja wykonawcy, projektanta albo doradcy technicznego systemu.

Wniosek praktyczny: anhydryt zwykle pozwala zmieścić cieńszą warstwę nad rurą, a cement daje większą uniwersalność. Ostateczna grubość wynika jednak z instrukcji systemu, średnicy przewodu i całego przekroju podłogi. Przed wylaniem trzeba sprawdzić poziom gotowej posadzki, dylatacje, izolację, wygrzewanie oraz wilgotność. Takie przygotowanie kosztuje mniej niż późniejsza naprawa pękającej posadzki, podcinanie drzwi czy wymiana uszkodzonej okładziny.
